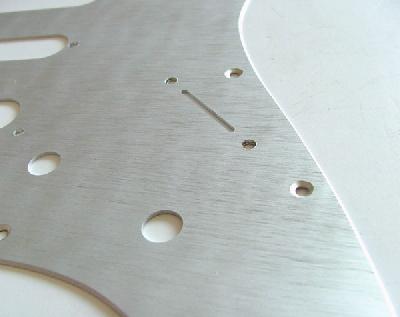

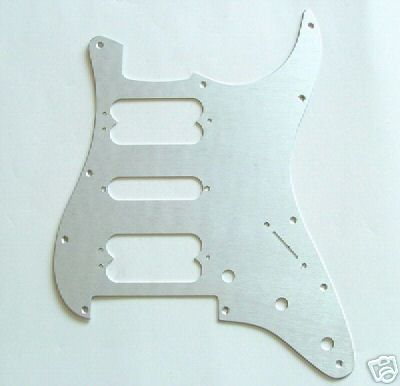

Ce pickguard en aluminium massif se monte sur toute guitare de type Stratocaster.

la boutique se trouve maintenant sur OverGratt
découpe large au niveau du chevalet pour accueillir un Floyd Rose, le reste n'a rien de particulier.
Aluminium massif bien épais, pas un film recouvrant du plastique ...
De plus, protège l'électronique des parasites de l'ampli.

méthode pour changer les micros d'un guitare électrique Telecaster:
1- vous détendez vos cordes puis vous les enlevez
2- vous enlevez les vis du pickguard pour voir clair (en le soulevant et le retournant, vous apercevez le micro manche et ses cables qui partent par l'intérieur de la caisse vers la plaque de sélecteur)
3- vous enlevez les 3 vis du chevalet et faites de même pour voir le micro chevalet. idem à l'autre micro
4- vous enlevez le 2 vis de la barre chromée du sélecteur, le soulevez, le retournez, vous apercevez alors les 2 potentiomètres, un pour le volume et un pour la tonalité, le sélecteur. Là vous repérez bien la provenance des fils soués sur ces trois poisitions. Prenez des potos et des notes !
5- vous procédez au dessoudage à ce niveau (sélecteur pour le fil chaud et carcasse d'un potentiomètre pour la masse) des fils du micro manche.
6- vous démontez le micro manche et le remplacez par le nouveau micro de meilleure qualité (Fender, Wilkinson, Seymour Duncan ...)
7- même opération pour le micro chevalet
8- pensez à bien remettre le fil de masse qui souvent est simplement dénudé et coincé sous la plaque du chevalet
9- remontez vos cordes si vous avec peu d'argent
10- remontez des nouvelle cordes si vous pouvez vous permettre de rajouter 6 euros et gardez les autres en dépannage ou pour les offrir à un ami moins fortuné
11- réglez la hauteur de vos micros, plus vous montez la vis à côté des cordes basses, plus vous augmentez la captation de composantes basses par le mcro concerné.
12- vérifiez que la corde n'arrive pas dans le champ d'attraction de l'aimant du micro, ce qui aurait pour effet d'amortir gravement sa vibration.

et bien vous pouvez être fier de vous !
Schéma de cablage de la Telecaster (micros, potentiomètres, sélecteur, masse et jack:

c'est toujours repéré par une inscription sur la platine au-dessous des micros:
micro manche = "neck" ou "N" ou "F" (pour Front)
micro chevaletchevalet = "bridge" ou "B" ou "R" (pour Rear)

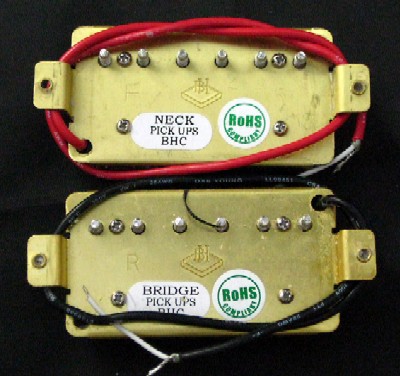

Exemple:

ici c'est une étiquette mais souvent il y a une gravure dans le laiton, peut-ête le signe est-il gravé sous l'étiquette de la platine du humbucker, en plus de l'adhésif.
Vous remarquerez d'ailleurs le "F" et ne "R" frappés dans le laiton au dessus et à gauche de l'adhésif.

si vous avez une bonne ébénisterie, faut foncer et lui mettre ce qu'elle mérite côté électronique et micros.

il n'y a pas compatibilité au sens "plug & play" pour le montage d'un pickguard Fender pré-équipé sur une réplique asiatique. Par contre les similitudes sont très élevées et il faut dans le pire des cas faire un peit travail d'adaptation, très facile pour quelqu'un d'un peu minutieux:

* les vis de fixation du pickguard quelquefos ne sont pas au même endroit. On bouche les trous devenus inutiles avec un cure-dent en bois, dont on coupe la partie excédentaire au cutter. Ces trous seront cachés par le nouveau pickguard, donc no soucy / eshétique.

* les défonces: sont toujours correctement placée mais manquent un peu de volume car les composants Fender sont plus balaises. Le sélecteur un chouia plus profond, les potentiomètres quelquefois plus gros.

* pour les systèmes actifs avec une pile, le pf est plus d'accéder à la pile pour la changer que pour la faire tenir. Dans tous les cas, les cavités se retravaillent très facilement avec une petite meule cylindrique de 20 ou 30 mm de diamètre, montée surune perceuse ordinaire 220volts.
La meule doit être plate au bout (pas en forme d'obus) afin de bien planifier le fond des avités, qui sur les répliques sont souvent approximatives.

Vous pouvez en profiter pour tapisser vos cavités d'adhésif cuivre ou de spray au graphite pour constituer un cage de Faraday (reliez ceci à la masse bien sûr).

Donc pour résumer: compatibilité oui, avec adaptation necessitant en tout 2 à 3 heures de travail, remontage des cordes compris.

un kit micro + électronique Fender
un kit micro + électronique Fender + pickguard
images d'illustration, les articles peuvent différer en teinte:

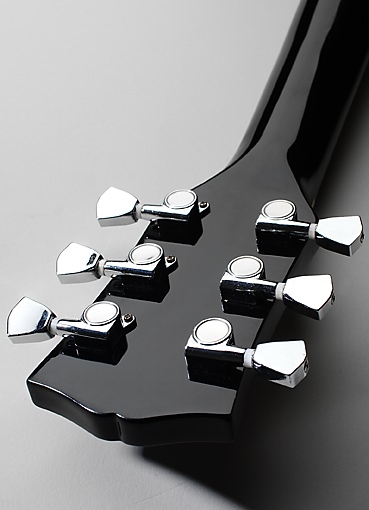

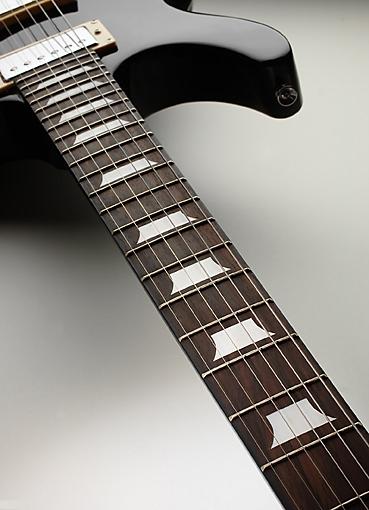

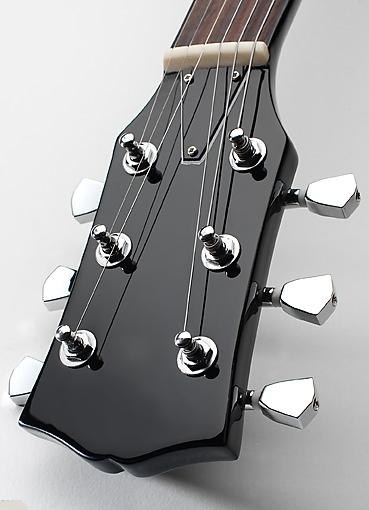

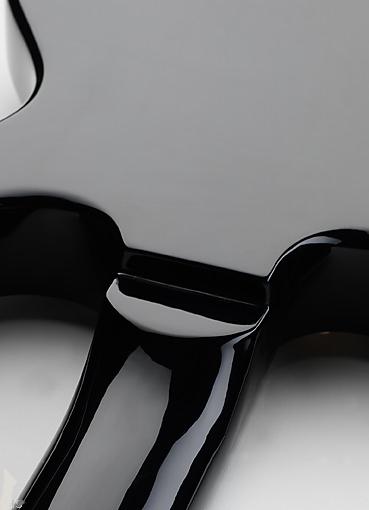

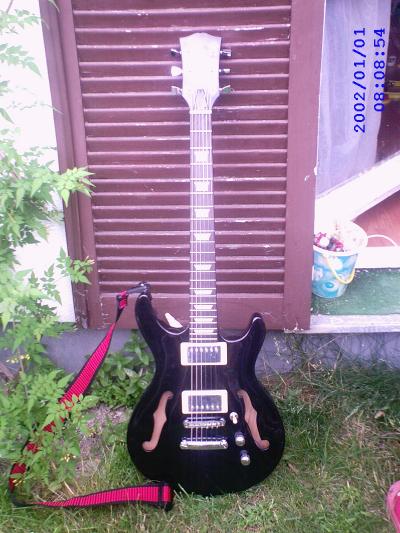

Instrument de qualité, livrée colissimo 48h dès la réception de votre paiement.


Je l'ai totalement réglée en intonation justesse des harmoniques), action (hauteur des cordes) et en courbure de manches.
L'état est quasi-neuve, pas de rayures, pas de pet.
Excellent son polyvalent.
Va du jazz avec le micro manche en son naturel au hard sur le humbucker chevalet si on lui adjoint une bonne disto.
Manche collé à la Gibson, très agréable à jouer.
à emporter sur Reims ou alors je vous la Poste en colissimo avec suivi et assurance pour 20 euros de plus.
Livraison immédiate en colissimo 48h avec suivi (si l'option "port compris" est choisie).

Vous avez ce kit, il suffit de le cabler ...

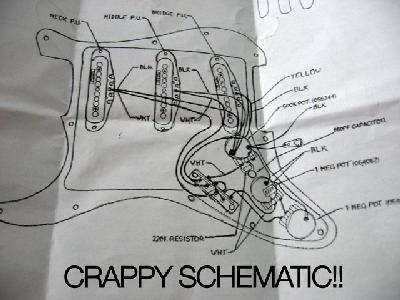

De nombreux shémas existent sur le net, en quelques uns:
zoomer en cliquant:
zoomer en cliquant:

traduction:
BLK= noir
WHT = blanc
yellow = jaune

capacitor = le petit condensateur plat, eux n'en mettent qu'un entre 2 pattes du potentiomètre de 500ko et branchent un
le condensateur est branché entre la patte de gauche (vue côté intérieur et pas côté des boutons de la guitare), celle qui accueille déja le fil blanc et la patte suivante du potar, qui, elle n'à rien d'autre. La partie "écrite" du condensateur doit être face à vous)

la 3eme patte du condensateur sur d'autres montage accueille un second condensateur qui est relié au chassis du ptar de la façon suivante: quand on regarde le condo avec son écriture face à soi, sa patte de gauche est soudée sur la 3eme patte (libre) du même potar et l'aute patte du condo est tout simplement soudée à la carcase du même potar

Sur l'autre montage qui me set de référence, il ya aussi 2 condensateurs montés de la même exacte façon sur le potentiomètre suivant.

le branchement des micros:
A la place des vôtres !!!
"le fil chaud" de chaque micro est branché à une patte du sélecteur:
- micro bridge sur la pate du sélecteur qui tenait déja vote micro bridge, ici sur le schéma c'est la 2 eme patte vers le centre du pickguard
- micro neck -> comme l'autre, icic sur le scmé c'est une patte du sélecteur plus vers le bord externe du pickguard

chaque fil de masse de micro (noir) est mis à la terre via un capot de potentiomètre

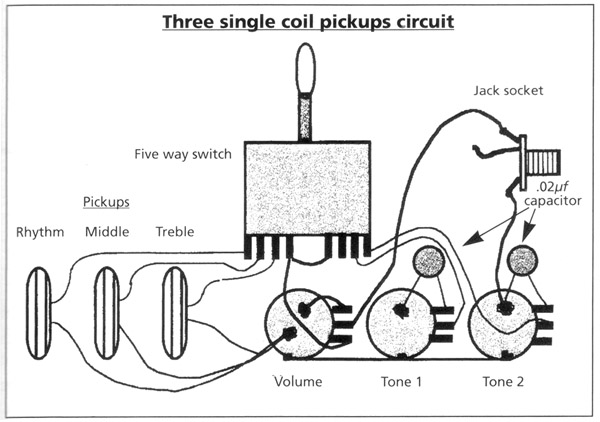

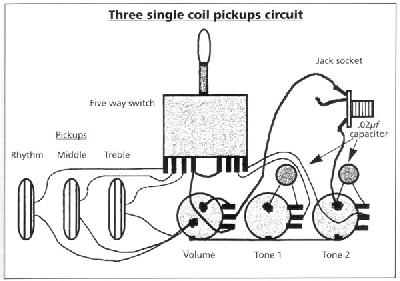

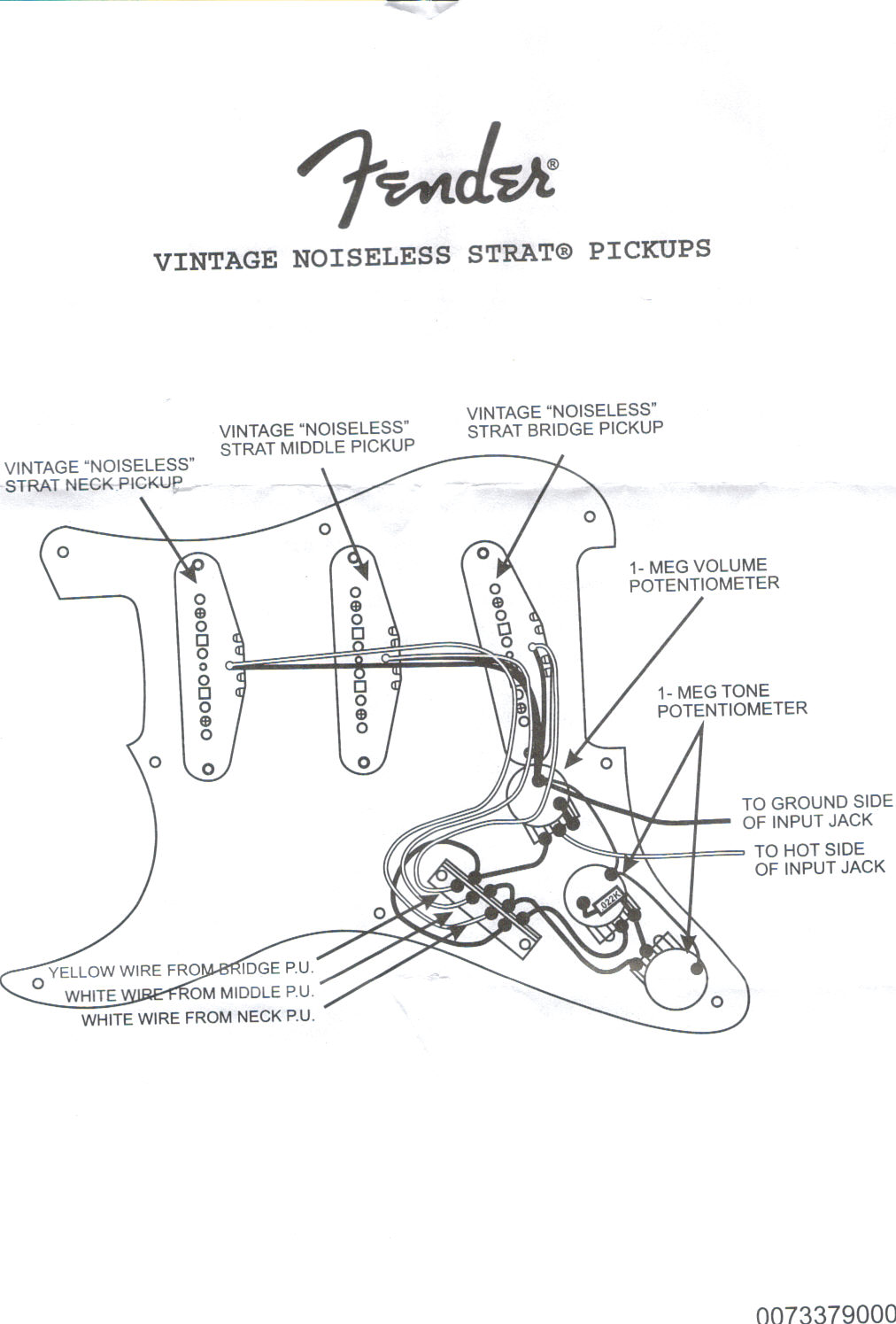

le schéma que je connais et utilise:
zoomer en cliquant:

c'est celui de la Fender Stratocaster standart
Je pense qu'avec cela vous pouvez procéder au montage, le photographier. Si par la suite vous entendez parler d'un autre type de montage, comparez avec vote photo pour voir quelles modifications pourraient être apportées.

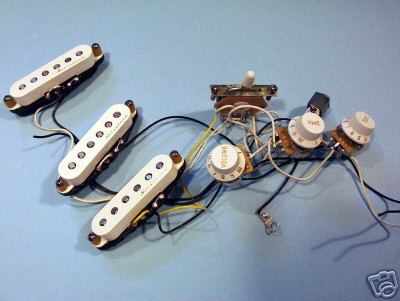

Photo la + détaillée que j'ai d'un kit cablé:
