réglage des harmoniques sur une Telecaster


Le réglage des harmonique se fait avec un accordeur électronique.

l'objectif est d'avoir à la la 12 eme case une octave proche de la fondamentale à quelques Hertz près, plus c'est précis et plus la guitare sonnera bien, c'est un réglage essentiel, il transforme un instrument et doit être refait au changement de tirant de cordes, à toute modification de l'action (hauteur des cordes par rapport à la touche) et surtout lorsque le fois à travaillé par l'action de la température ou de la traction des cordes (cas d'une guitare neuve mises sous tension).
Quand l'octave sur la même corde est trop aigüe, il faut rallonger la longueur vibrante de la corde en question en reculant le pontet correspondant au niveau du chevalet.

Les Telecaster à chevalet vintage (3 pontets seulement) on une limitation inhérente au fait que chaque pontet va agir sur 2 cordes en même temps.
En conséquence le réglage est un compromis entre les 2 cordes OU on modifie les pontets: pose des pontets "compensés" ou mises en place d'un système à 6 pontets.

schéma de cablage micros stratocaster Fender HSS

schéma de cablage micros stratocaster Fender HSS
Ce schéma est valable pour toutes les strat en HSS pour avoir 5 positions du bouton de switch qui sont les suivantes:
1 - micro manche seul
2 - micro manche + micro milieu
3 - micro centre seul
4 - micro centre + le 1er bobinage du humbucker chevalet
5 - micro humbucker chevalet

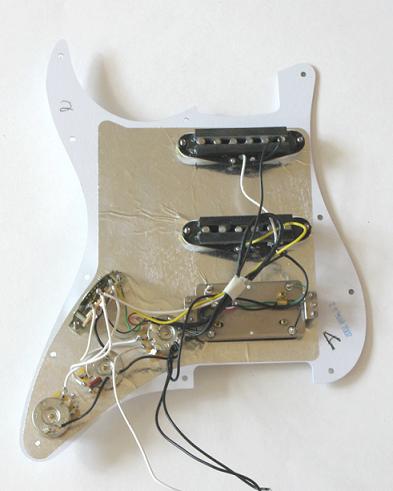

Exemple de la Fender Mexique Fat Strat HSS (cliquez sur l'image pour l'agrandir):
schéma de cablage micros stratocaster Fender HSS
Quel que soit le type de micro single ou le type de micro humbucker, le principe de cablage est le même, seul les couleurs des fils du humbucker peuvent différer.

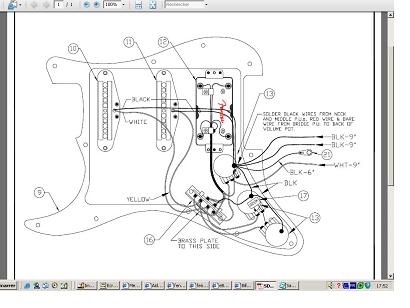

le cablage des micros de la stratocaster HSS (cliquez sur l'image pour l'agrandir):

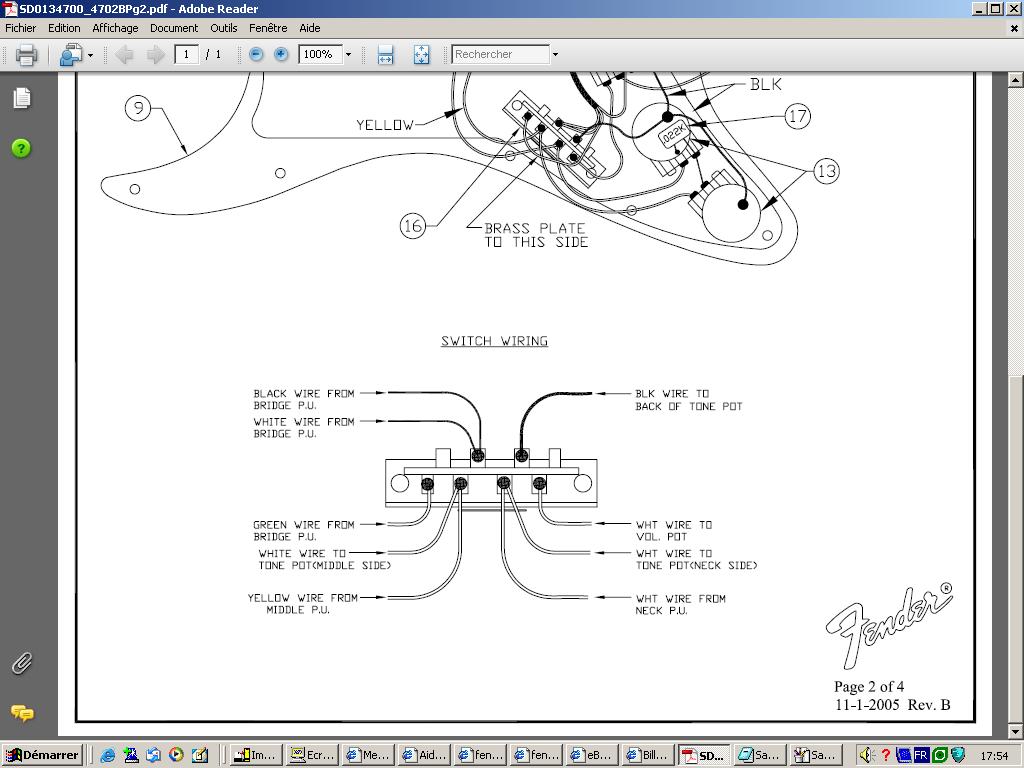

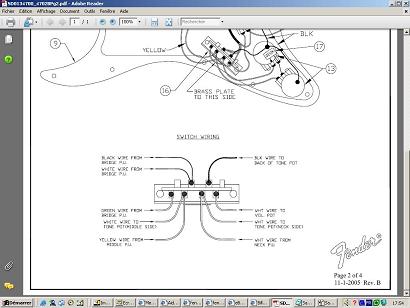

schéma de cablage micros stratocaster Fender HSS le cablage du sélecteur de la stratocaster HSS (cliquez sur l'image pour l'agrandir):
schéma de cablage micros stratocaster Fender HSS

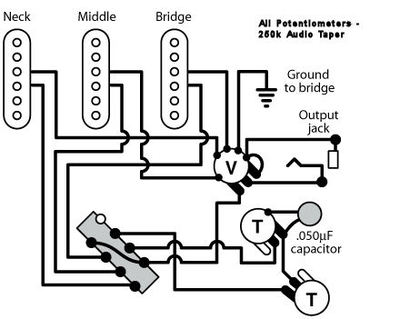

cablage complet de l'électronique d'une stratocaster à 3 micros simple bobinage

Informations pour une stratocaster Highway I ou pour une strat Standart.
les Alnico de la Highway I étant des single coil, le montage est très très probablement un montage standart:
- potars 250 KOhms
- il y a une capacité entre le point chaud et la masse du 1er potar "tone"
il aura une tension de 100V à 200V, et une capacité de 0.033µF à 0.1µF (valeur classique : 0.047µF).
La première valeur est celle utilisée actuellement pour des sonorités modernes, la seconde rendra le son plus vintage.
- les micros n'ont que 2 fils
Par contre il faut du Fender (ou équivalent dans un magasin électronique), pas du asiatique comme potars et capacité, les diamètres des potars c'est autre chose chez Fender, de véritables marmites.

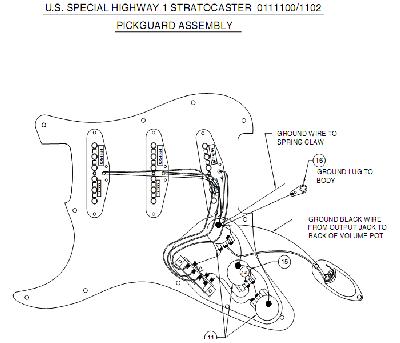

Le cablage de la Highway 1 est celui-ci:
CLIQUER SUR LE PLAN POUR LE ZOOMER ET LE VOIR NETTEMENT
cablage complet de l'électronique d'une stratocaster à 3 micros simple bobinage
branchement micros strat
cablage complet de l'électronique d'une stratocaster à 3 micros simple bobinage
