schéma de cablage micros stratocaster Fender HSS
- schemas de cablage - #367schéma de cablage micros stratocaster Fender HSS
Ce schéma est valable pour toutes les strat en HSS pour avoir 5 positions du bouton de switch qui sont les suivantes:
1 - micro manche seul
2 - micro manche + micro milieu
3 - micro centre seul
4 - micro centre + le 1er bobinage du humbucker chevalet
5 - micro humbucker chevalet

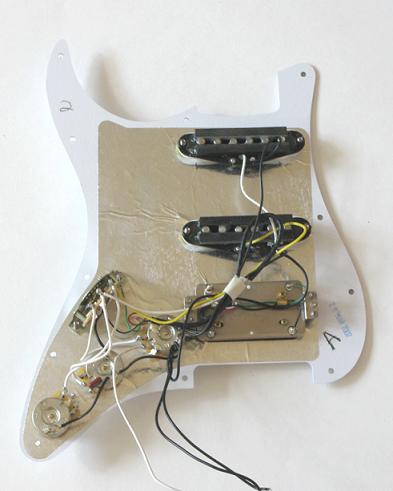

Exemple de la Fender Mexique Fat Strat HSS (cliquez sur l'image pour l'agrandir):
Quel que soit le type de micro single ou le type de micro humbucker, le principe de cablage est le même, seul les couleurs des fils du humbucker peuvent différer.

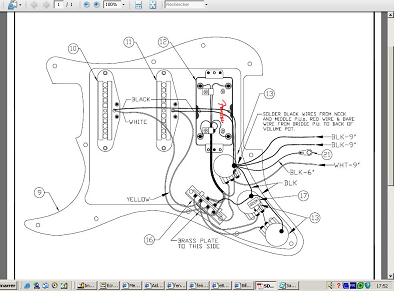

le cablage des micros de la stratocaster HSS (cliquez sur l'image pour l'agrandir):
le cablage du sélecteur de la stratocaster HSS (cliquez sur l'image pour l'agrandir):
Ce schéma est valable pour toutes les strat en HSS pour avoir 5 positions du bouton de switch qui sont les suivantes:
1 - micro manche seul
2 - micro manche + micro milieu
3 - micro centre seul
4 - micro centre + le 1er bobinage du humbucker chevalet
5 - micro humbucker chevalet
Exemple de la Fender Mexique Fat Strat HSS (cliquez sur l'image pour l'agrandir):
Quel que soit le type de micro single ou le type de micro humbucker, le principe de cablage est le même, seul les couleurs des fils du humbucker peuvent différer.
le cablage des micros de la stratocaster HSS (cliquez sur l'image pour l'agrandir):
le cablage du sélecteur de la stratocaster HSS (cliquez sur l'image pour l'agrandir):
